شبیه سازی نورپردازی با دیالوکس چیست و چه خروجی‌هایی دارد؟

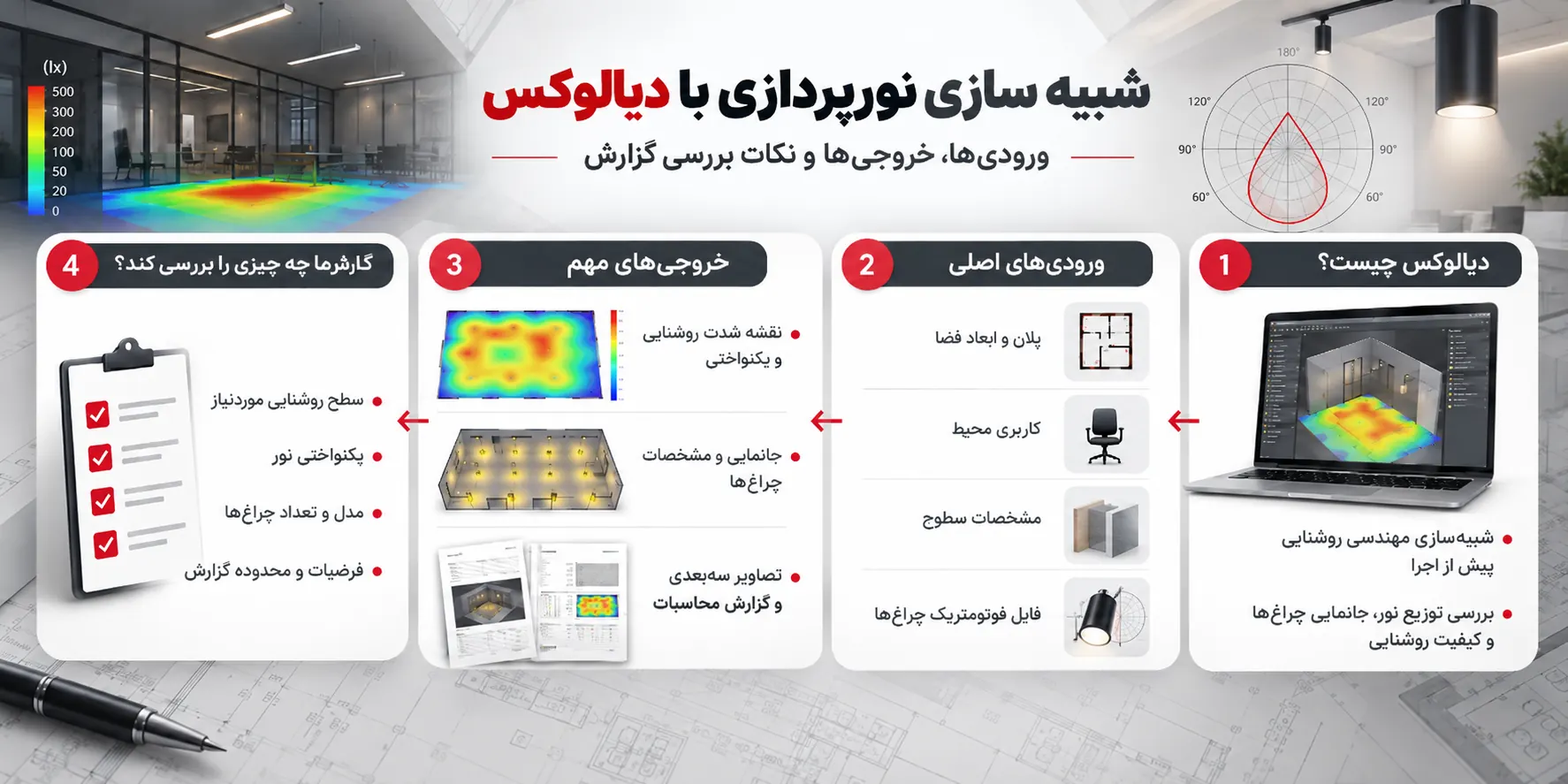

تصور کنید طراحی داخلی یک دفتر اداری به پایان رسیده، محل چراغ‌ها روی نقشه مشخص شده و کارفرما نیز مدل تجهیزات را تأیید کرده است. اما پس از اجرا، بخشی از میزها نور کافی ندارند، روی نمایشگرها انعکاس آزاردهنده دیده می‌شود و بعضی قسمت‌های محیط بیش از اندازه روشن هستند. اصلاح چنین مشکلاتی بعد از اجرای سقف و تأسیسات، هزینه و زمان قابل‌توجهی خواهد داشت. شبیه سازی نورپردازی با دیالوکس راهکاری است که کمک می‌کند این مسائل پیش از خرید و نصب تجهیزات بررسی شوند.

دیالوکس یا DIALux یکی از نرم‌افزارهای تخصصی طراحی و محاسبه روشنایی است. این نرم‌افزار به مهندسان و طراحان اجازه می‌دهد مدل فضا، مشخصات چراغ‌ها و شرایط محیطی را وارد کنند و توزیع نور را روی سطوح موردنظر بسنجند. نتیجه کار صرفاً یک تصویر سه‌بعدی زیبا نیست؛ بلکه مجموعه‌ای از نقشه‌ها، مقادیر محاسباتی و اطلاعات فنی است که می‌تواند مبنای تصمیم‌گیری قرار بگیرد.

در پروژه‌های حرفه‌ای، شبیه‌سازی بخشی از فرایند خدمات طراحی نورپردازی محسوب می‌شود. در این مقاله از توسعه افراز هوراد بررسی می‌کنیم دیالوکس چه کاربردی دارد، چه مدارکی از آن قابل دریافت است و کارفرما هنگام بررسی گزارش نهایی باید به چه مواردی توجه کند.

شبیه سازی نورپردازی با دیالوکس چیست؟

در روش سنتی، طراح ممکن است براساس تجربه، ابعاد فضا و مشخصات اعلام‌شده چراغ‌ها، تعداد و محل نصب تجهیزات را تعیین کند. این تجربه ارزشمند است؛ اما به‌تنهایی نمی‌تواند رفتار نور را در تمام بخش‌های ساختمان نشان دهد. ارتفاع سقف، جنس کف و دیوار، موقعیت میزها، پارتیشن‌ها و نوع اپتیک چراغ همگی بر نتیجه تأثیر می‌گذارند.

شبیه سازی روشنایی این متغیرها را در یک مدل محاسباتی کنار هم قرار می‌دهد. طراح پس از مشخص‌کردن هندسه محیط، ویژگی سطوح و اطلاعات فوتومتریک چراغ‌ها، شرایط روشنایی را برای نقاط یا سطوح انتخاب‌شده محاسبه می‌کند.

برای مثال، در یک فضای اداری، روشنایی روی سطح میز اهمیت زیادی دارد؛ درحالی‌که در یک گالری هنری، نور عمودی روی تابلوها و کنترل خیرگی نیز جزو مسائل اصلی است. همین تفاوت کاربری مشخص می‌کند چه سطوحی باید محاسبه شوند و گزارش چه اطلاعاتی داشته باشد.

نکته مهم این است که دیالوکس به‌جای طراح تصمیم نمی‌گیرد. نرم‌افزار محاسبات را انجام می‌دهد، اما انتخاب هدف روشنایی، تحلیل نتایج، تشخیص تعارض‌های اجرایی و رسیدن به ترکیبی مناسب از نور و معماری همچنان به دانش متخصص وابسته است.

دیالوکس چه کمکی به انتخاب و جانمایی چراغ‌ها می‌کند؟

انتخاب چراغ فقط بررسی ظاهر، توان مصرفی یا مقدار لومن آن نیست. دو چراغ با شار نوری مشابه می‌توانند به دلیل تفاوت زاویه تابش، نوع دیفیوزر و منحنی پخش نور، نتایج کاملاً متفاوتی ایجاد کنند. چراغی که برای یک راهرو مناسب است، لزوماً عملکرد مطلوبی بالای میز کار ندارد.

در فرایند طراحی روشنایی با دیالوکس می‌توان سناریوهای مختلفی از نظر تعداد، ارتفاع نصب، فاصله و جهت قرارگیری چراغ‌ها را مقایسه کرد. هدف پیدا کردن آرایشی است که هم نیاز عملکردی محیط را برطرف کند و هم با معماری و محدودیت‌های اجرای پروژه سازگار باشد.

فرض کنید در یک سالن کنفرانس قرار است از چراغ‌های خطی آویز استفاده شود. چیدمان منظم چراغ‌ها روی سقف ممکن است از نظر معماری جذاب باشد، اما اگر محور نور دقیقاً روی محل نشستن افراد یا نمایشگرها قرار بگیرد، آسایش بصری کاهش می‌یابد. بررسی محاسباتی کمک می‌کند محل چراغ‌ها با چیدمان واقعی مبلمان هماهنگ شود.

در پروژه نورپردازی ساختمان اداری شیفته، توسعه افراز هوراد برای فضاهای مختلف از ترکیب چراغ‌های خطی توکار، آویز و مدل‌های مدولار استفاده کرده است. توجه به محل میزهای کار، هندسه سقف و کنترل خیرگی از موضوعاتی است که در معرفی این پروژه به آن اشاره شده است.

خروجی شبیه سازی روشنایی شامل چه اطلاعاتی است؟

مهم‌ترین سؤال کارفرما این نیست که نرم‌افزار چند صفحه گزارش تولید می‌کند؛ بلکه باید بداند هر بخش گزارش به چه تصمیمی کمک می‌کند. خروجی نرم افزار DIALux باید با هدف پروژه ارتباط داشته باشد و اطلاعات آن برای بررسی، تأیید یا اصلاح طرح قابل‌استفاده باشد.

۱. نقشه شدت روشنایی و یکنواختی نور

یکی از کاربردی‌ترین خروجی‌ها، نقشه توزیع روشنایی روی سطوح موردنظر است. در این نقشه مشخص می‌شود کدام بخش‌ها نور بیشتری دریافت می‌کنند و کدام نقاط نسبت به هدف تعیین‌شده کم‌نور هستند. نتایج می‌توانند در قالب جدول مقادیر، خطوط هم‌روشنایی یا نقشه رنگ کاذب نمایش داده شوند.

در گزارش‌های مهندسی باید میان شار نوری چراغ برحسب لومن و روشنایی دریافت‌شده روی سطح برحسب لوکس تفاوت قائل شد. برای بررسی میزان روشنایی میز کار، مقدار لوکس اهمیت دارد، نه فقط عدد لومنی که روی بسته‌بندی چراغ نوشته شده است.

برای درک بهتر یکنواختی، یک سطح فرضی را در نظر بگیرید که میانگین روشنایی آن ۵۰۰ لوکس و حداقل روشنایی آن ۳۰۰ لوکس است. نسبت یکنواختی این سطح برابر ۰٫۶ خواهد بود. این عدد به‌تنهایی به معنی قبولی یا مردودی طرح نیست؛ معیار ارزیابی به کاربری، سطح محاسبه و الزامات پروژه وابسته است.

۲. جانمایی و مشخصات چراغ‌ها

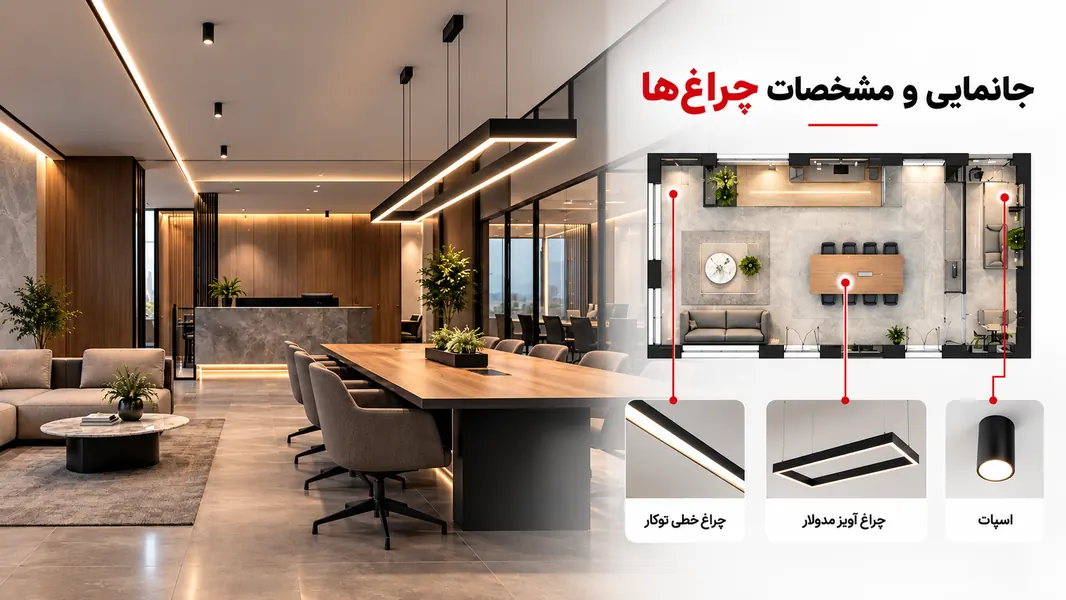

بخش مهم دیگری از گزارش، فهرست چراغ‌های انتخاب‌شده و محل قرارگیری آن‌هاست. این اطلاعات به تیم معماری، تأسیسات برق و مجری سقف کمک می‌کند بدانند هر چراغ در چه موقعیتی نصب می‌شود و چه مشخصاتی دارد.

تعداد چراغ‌ها، مدل، توان، شار نوری، مشخصات اپتیکی، ارتفاع نصب و موقعیت قرارگیری از جمله اطلاعات قابل ارائه هستند. برای بررسی فنی باید به فایل فوتومتریک معتبر محصول، از جمله فرمت‌های IES یا LDT، دسترسی وجود داشته باشد.

انتخاب اولیه محصولات می‌تواند با بررسی انتخاب تجهیزات روشنایی انجام شود. در پروژه‌هایی که از چراغ‌های خطی استفاده می‌کنند، مشاهده مشخصات چراغ‌های خطی نیز برای شناخت مدل، ابعاد و شیوه نصب مفید است.

۳. تصاویر سه‌بعدی و گزارش محاسبات

نمای سه‌بعدی کمک می‌کند کارفرما اثر نور روی معماری را بهتر تصور کند. در این تصاویر می‌توان ارتباط چراغ‌ها با سقف، دیوارها و اجزای اصلی فضا را دید. بااین‌حال، روشنایی ظاهری تصویر به تنظیمات نمایش و رندر وابسته است و نباید به‌جای اعداد محاسباتی استفاده شود.

گزارش دیالوکس بسته به تنظیمات و محدوده قرارداد می‌تواند شامل مشخصات پروژه، صفحات محاسبه، نتایج عددی، نقشه چراغ‌ها، نمودارهای روشنایی و اطلاعات تجهیزات باشد. این مدارک معمولاً به‌صورت فایل قابل‌مطالعه، مانند PDF، تحویل داده می‌شوند.

وجود نسخه قابل بررسی گزارش به‌ویژه زمانی اهمیت پیدا می‌کند که چند گروه مختلف شامل معمار، مشاور برق، کارفرما و پیمانکار در پروژه مشارکت دارند. یک گزارش منظم از اختلاف برداشت‌ها جلوگیری می‌کند و امکان بازبینی طراحی را فراهم می‌سازد.

نمونه خوانش گزارش دیالوکس؛ هر عدد چه چیزی را نشان می‌دهد؟

برای اینکه مفهوم خروجی‌ها روشن‌تر شود، نمونه زیر را برای یک اتاق کار فرضی در نظر بگیرید. اعداد این مثال آموزشی هستند و از گزارش واقعی هیچ پروژه‌ای استخراج نشده‌اند.

در یک گزارش واقعی، علاوه بر چنین خلاصه‌ای باید مشخص باشد مقادیر در کدام سطح، با چه شبکه محاسباتی و براساس چه شرایطی به دست آمده‌اند. اگر هدف بررسی روشنایی میزهای کارکنان باشد، اتکا به میانگین کل اتاق به‌تنهایی کافی نیست.

در پروژه‌های نما نیز خروجی‌ها متفاوت خواهند بود. در چنین کاربردهایی، موقعیت دید ناظر، روشنایی سطوح عمودی و کنترل تابش ناخواسته اهمیت پیدا می‌کند. بنابراین یک قالب ثابت برای همه گزارش‌ها مناسب نیست.

برای شبیه سازی دقیق چه اطلاعاتی لازم است؟

کیفیت محاسبات به کیفیت اطلاعات ورودی وابسته است. اگر پلان ساختمان تغییر کرده اما مدل دیالوکس همچنان بر مبنای نسخه قدیمی باشد، خروجی آن نمی‌تواند شرایط نهایی پروژه را به‌درستی نشان دهد.

پیش از آغاز محاسبات روشنایی با دیالوکس بهتر است اطلاعات زیر در اختیار طراح قرار بگیرد:

• پلان و ابعاد دقیق: طول، عرض، ارتفاع سقف، ستون‌ها، بازشوها و اختلاف ترازها.
• کاربری هر بخش: مشخص‌بودن فضاهای اداری، استراحت، نمایش محصول، مسیرهای عبور یا سایر عملکردها.
• پلان مبلمان و تجهیزات: محل میزها، کانترها، قفسه‌ها، نمایشگرها و پارتیشن‌های مؤثر.
• مشخصات سطوح: رنگ، جنس و ضرایب بازتاب متناسب با متریال‌های انتخاب‌شده.
• اطلاعات چراغ‌ها: فایل فوتومتریک، شار نوری، توان، ابعاد و روش نصب.
• محدودیت‌های اجرایی: تأسیسات سقف، عمق نصب، سازه، مسیرهای کابل‌کشی و شرایط نگهداری.
• اهداف طراحی: سطح روشنایی موردنظر، الزامات آسایش بصری، کنترل نور و بودجه پروژه.

برای روشنایی روز، اطلاعات بیشتری مانند موقعیت جغرافیایی، جهت ساختمان، مشخصات شیشه و سایه‌اندازها لازم است. همچنین در ارزیابی نور مصنوعی، شرایط نگهداری و افت عملکرد تجهیزات در طول زمان باید مطابق روش طراحی لحاظ شود.

یکی از خطاهای رایج، استفاده از یک مدل ساده و خالی برای فضایی است که در واقعیت قفسه‌ها، پارتیشن‌های بلند یا سطوح تیره دارد. این اجزا می‌توانند توزیع نور را تغییر دهند؛ بنابراین سطح جزئیات مدل باید با هدف مطالعه متناسب باشد.

تفاوت شبیه سازی مهندسی با رندر تبلیغاتی چیست؟

رندر معماری و شبیه‌سازی مهندسی ممکن است در نگاه اول شباهت داشته باشند، اما به دو پرسش متفاوت پاسخ می‌دهند. رندر نشان می‌دهد فضا از نظر بصری چگونه به نظر می‌رسد؛ محاسبات مهندسی بررسی می‌کنند نور به چه مقدار و با چه توزیعی به سطوح می‌رسد.

البته این دو روش رقیب یکدیگر نیستند. در یک پروژه کامل، رندر برای ارائه مفهوم بصری به کارفرما مفید است و شبیه‌سازی مهندسی برای کنترل عملکرد روشنایی استفاده می‌شود. ترکیب صحیح آن‌ها به تصمیم‌گیری آگاهانه‌تر کمک می‌کند.

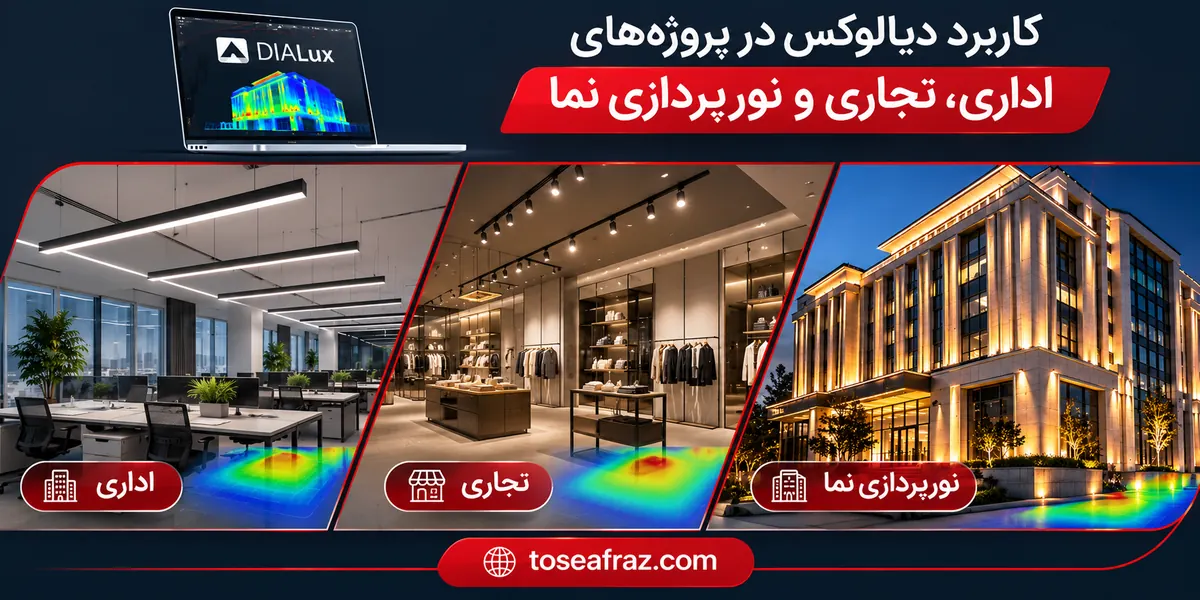

کاربرد دیالوکس در پروژه‌های اداری، تجاری و نورپردازی نما

نوع ساختمان تعیین می‌کند چه اطلاعاتی در مطالعه روشنایی اولویت دارند. برای نمونه، در دفتر اداری باید علاوه بر مقدار روشنایی، به شرایط دید کارکنان و انعکاس نور توجه کرد. در فروشگاه، نورپردازی ویترین و کیفیت نمایش محصولات اهمیت ویژه‌ای دارد.

در لابی ساختمان، ارتباط نور عمومی با المان‌های دکوراتیو مطرح است. برای نمونه، در پروژه نورپردازی لابی مروارید از ترکیب چراغ‌های خطی توکار و روکار همراه با چراغ‌های منحنی آویز استفاده شده است. در معرفی این پروژه، موضوع هماهنگی نور با لوورهای چوبی و امکان تنظیم روشنایی در ساعات مختلف نیز مطرح شده است.

در نمای ساختمان، شرایط متفاوت است. به‌جای تمرکز صرف بر روشنایی افقی، لازم است اثر نور بر مصالح نما، جهت تابش و احتمال ورود نور ناخواسته به پنجره‌ها یا محیط اطراف بررسی شود. در پروژه‌هایی که دارای سطوح آجری، ستون‌های برجسته یا خطوط معماری هستند، انتخاب زاویه و فاصله چراغ از نما اهمیت زیادی دارد.

نمونه‌ای از توجه به این موارد را می‌توان در پروژه نورپردازی نمای بنیان سئول مشاهده کرد؛ جایی که برای برجسته‌سازی بخش‌های مختلف معماری، ترکیبی از وال‌واشر، جت‌لایت و چراغ‌های خطی در نظر گرفته شده است.

این نمونه‌ها، پروژه‌های اجرایی توسعه افراز هستند و نباید تصاویر آن‌ها را بدون وجود مستندات محاسباتی، گزارش واقعی دیالوکس آن پروژه‌ها معرفی کرد. بااین‌حال، مشاهده آن‌ها به کارفرما کمک می‌کند رابطه میان طراحی، انتخاب تجهیزات و نتیجه اجرا را بهتر درک کند.

کارفرما هنگام دریافت گزارش دیالوکس چه مواردی را بررسی کند؟

تعداد صفحات گزارش نشانه کیفیت آن نیست. یک فایل طولانی با نمودارهای متعدد ممکن است اطلاعات اصلی موردنیاز پروژه را به‌وضوح نشان ندهد. در مقابل، گزارشی مختصر اما دقیق می‌تواند پاسخ پرسش‌های ضروری کارفرما را ارائه کند.

برای فضاهای کاری خاص ممکن است بررسی خیرگی با شاخص‌هایی مانند UGR مطرح شود؛ اما این شاخص برای هر نوع چراغ، هر محیط و هر موقعیت مشاهده، به یک روش قابل استفاده نیست. به همین دلیل بهتر است طراح مشخص کند کدام معیارها در محدوده مطالعات قرار دارند.

همچنین اگر در مرحله خرید، چراغ معرفی‌شده در گزارش با محصول دیگری جایگزین شود، لازم است تأثیر تغییر بر محاسبات بررسی شود. یکسان بودن توان دو محصول تضمین نمی‌کند توزیع نور آن‌ها نیز یکسان باشد.

چه زمانی شبیه سازی نورپردازی بیشترین ارزش را دارد؟

هرچه پروژه از نظر هزینه اجرا، پیچیدگی معماری یا حساسیت عملکردی مهم‌تر باشد، بررسی نور قبل از نصب تجهیزات ارزش بیشتری پیدا می‌کند. فضاهای اداری بزرگ، فروشگاه‌ها، لابی‌های مرتفع، سالن‌های چندمنظوره و پروژه‌های نمای شاخص از نمونه‌های قابل‌توجه هستند.

مهم‌ترین مزیت، امکان اصلاح تصمیم‌ها پیش از اجراست. جابه‌جا کردن یک چراغ در مدل نرم‌افزاری بسیار ساده‌تر از تغییر محل آن بعد از تکمیل سقف کاذب، کابل‌کشی و رنگ‌آمیزی خواهد بود.

از طرف دیگر، شبیه‌سازی می‌تواند به ارزیابی گزینه‌های مختلف مصرف انرژی کمک کند. البته کاهش تعداد چراغ‌ها همیشه به معنی طراحی بهتر نیست. هدف باید رسیدن به تعادل میان میزان روشنایی، آسایش بصری، کیفیت معماری، مصرف انرژی و شرایط نگهداری باشد.

سؤالات متداول درباره شبیه سازی روشنایی با دیالوکس

از محاسبات روشنایی تا اجرای اصولی پروژه

ارزش شبیه‌سازی زمانی مشخص می‌شود که نتایج آن در انتخاب نهایی تجهیزات، هماهنگی نقشه‌ها و اجرای پروژه استفاده شوند. یک طراحی مناسب باید علاوه بر تأمین نور موردنیاز، از نظر محل نصب، نگهداری و هماهنگی با معماری نیز قابل اجرا باشد.

توسعه افراز هوراد در حوزه طراحی، تولید تجهیزات و اجرای نورپردازی پروژه‌های ساختمانی فعالیت دارد. بررسی نیازهای پروژه در مرحله طراحی کمک می‌کند انتخاب چراغ‌ها و تصمیم‌های اجرایی براساس شرایط واقعی فضا انجام شود، نه صرفاً ظاهر تجهیزات.
