نورپردازی دینامیکی یا متحرک نما چیست؟
نورپردازی دینامیکی به روشی گفته میشود که در آن خروجی نور در طول زمان تغییر میکند. این تغییر میتواند در رنگ، شدت، توالی، سرعت، جهت یا محدوده روشنشدن اتفاق بیفتد. برخلاف سیستم ثابت که تمام چراغها رفتار مشخص و تکرارشوندهای دارند، سیستم متحرک بر اساس برنامه ذخیرهشده در کنترلر عمل میکند.
برای مثال، میتوان خطوط عمودی نما را از پایین به بالا روشن کرد، شدت نور را در ساعات پایانی شب کاهش داد یا در مناسبت خاص، ترکیب رنگ متفاوتی نمایش داد. در سیستمهای پیشرفتهتر، هر پیکسل یا گروه کوچک از چراغها بهصورت مستقل کنترل میشود.
اگر تراکم پیکسلها و زیرساخت کنترل مناسب باشد، امکان ایجاد الگوهای تصویری ساده، نوشتههای بزرگ و حتی محتوای متحرک محدود روی نما وجود دارد. بااینحال، هر سیستم RGB را نمیتوان مدیا فاساد دانست. نمایش تصویر و ویدئو به تعداد پیکسل کافی، فاصله دید مناسب، آدرسدهی دقیق و زیرساخت پردازشی متناسب نیاز دارد.

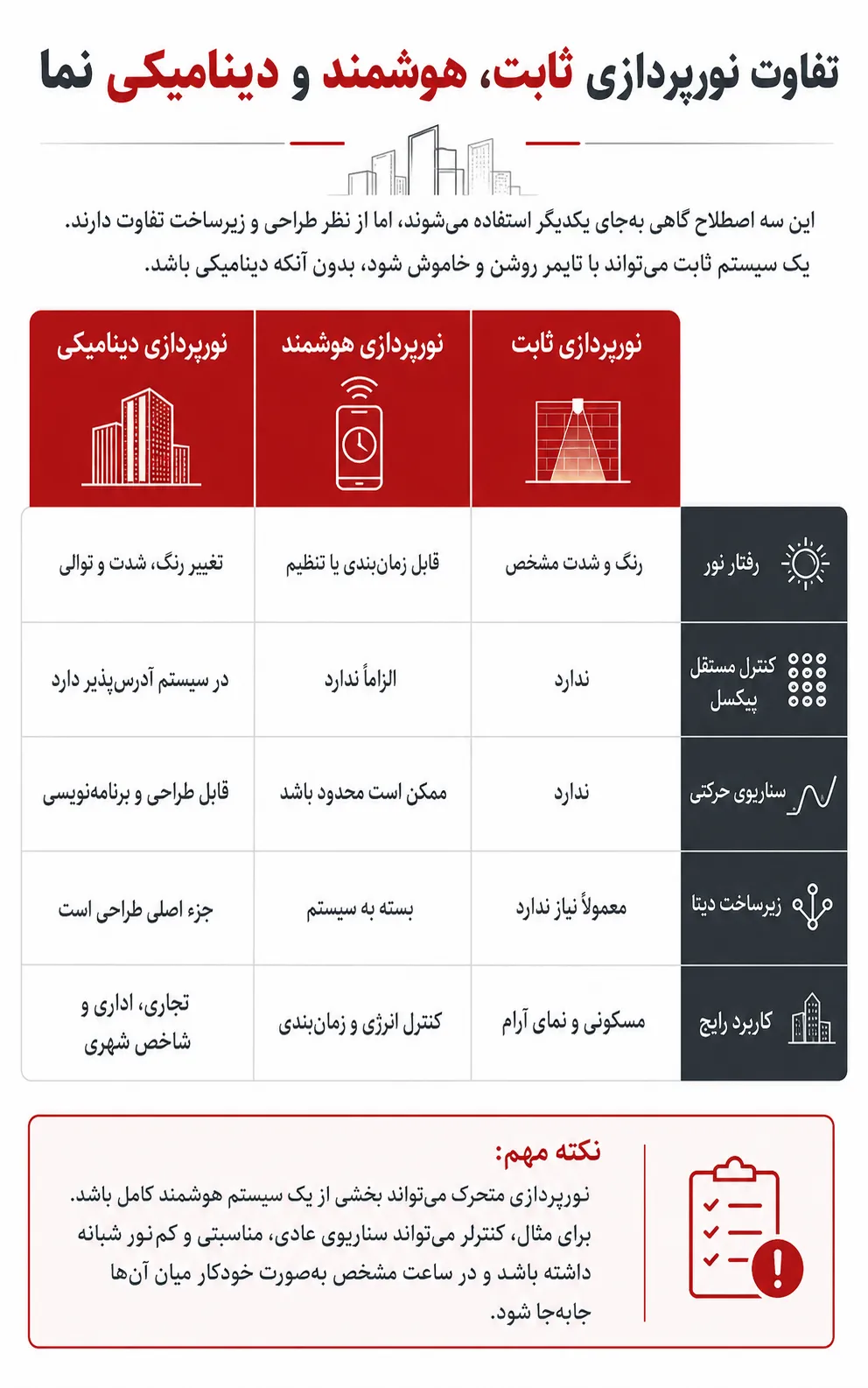

آیا نورپردازی RGB همان نورپردازی دینامیکی است؟
خیر. RGB فقط به امکان تولید رنگهای مختلف از ترکیب نور قرمز، سبز و آبی اشاره دارد. ممکن است تمام یک ریسه RGB بهصورت همزمان یک رنگ را نمایش دهد؛ در چنین سیستمی کنترل مستقل نقاط وجود ندارد.
در سیستم پیکسلی آدرسپذیر، هر ماژول یا گروه از LEDها دارای آدرس مشخص است و کنترلر میتواند فرمان متفاوتی برای آن ارسال کند. همین قابلیت است که حرکت، ریزش، موج و توالی نور را ایجاد میکند.
اجزای اصلی سیستم نورپردازی متحرک نما
کیفیت یک سیستم دینامیکی فقط به نوع چراغ وابسته نیست. کنترلر، منبع تغذیه، کابل دیتا، تقسیمبندی مدارها، آدرسدهی و برنامهنویسی به همان اندازه مهم هستند. استفاده از چراغ مناسب در کنار زیرساخت ضعیف میتواند باعث قطع فرمان، اختلاف رنگ یا توقف بخشی از افکت شود.
چراغ RGB و RGBW
ماژول RGB با ترکیب سه کانال قرمز، سبز و آبی رنگهای مختلف ایجاد میکند. در مدل RGBW یک کانال سفید مستقل نیز وجود دارد که امکان تولید نور سفید با کیفیت و شدت مناسبتر را فراهم میکند.
انتخاب RGB یا RGBW باید بر اساس سناریوی واقعی پروژه باشد. اگر نما در بیشتر شبها با نور سفید نمایش داده میشود و فقط در مناسبتها تغییر رنگ دارد، وجود کانال سفید مستقل میتواند کاربردیتر باشد.
پیکسل LED آدرسپذیر
هر پیکسل آدرسپذیر فرمان مشخصی از کنترلر دریافت میکند. هرچه تعداد پیکسل در طول یا سطح نما بیشتر باشد، حرکت نور نرمتر و امکان نمایش جزئیات بیشتر میشود.
تجربه اجرایی نشان میدهد تراکم بیشتر همیشه به معنای طراحی بهتر نیست. برای یک افکت ریزشی ساده روی خطوط عمودی، تعداد محدودتری پیکسل نیز میتواند نتیجه مطلوب ایجاد کند. اما برای نمایش نوشته یا تصویر، فاصله پیکسلها باید بر اساس فاصله دید مخاطب و میزان جزئیات محتوا محاسبه شود.
کنترلر و نرمافزار برنامهریزی
کنترلر، فرمانهای زمانی و رنگی را به چراغها ارسال میکند. ظرفیت کنترلر باید با تعداد پیکسلها، کانالها و طول خطوط هماهنگ باشد. در پروژههای بزرگ، سیستم به چند زون تقسیم میشود تا مدیریت، تعمیر و توسعه آینده سادهتر باشد.
برنامهنویسی فقط انتخاب چند افکت آماده نیست. سرعت حرکت، زمان مکث، شدت رنگ، جهت نمایش و ترتیب فعالشدن بخشها باید متناسب با فرم ساختمان تنظیم شود.
منبع تغذیه و توزیع برق
افت ولتاژ در خطوط طولانی میتواند باعث کاهش شدت نور یا تغییر رنگ انتهای مسیر شود. بنابراین محل منابع تغذیه، طول کابل، سطح مقطع و تقسیم بار باید در مرحله طراحی مشخص شوند.
قرار دادن یک منبع تغذیه برای مسیر بسیار طولانی، حتی اگر در محاسبه اولیه توان کافی به نظر برسد، ممکن است در اجرا نتیجه یکنواختی ایجاد نکند. تزریق برق در نقاط محاسبهشده و تقسیم پروژه به مدارهای مستقل، کنترل بیشتری ایجاد میکند.
کابل دیتا و اتصالات
کابل فرمان باید از نظر مسیر، طول و فاصله از کابلهای قدرت طراحی شود. اتصالات ضعیف یا نفوذ رطوبت میتواند باعث قطعشدن فرمان یک بخش یا نمایش رنگهای اشتباه شود.
برای آشنایی بیشتر با چراغها، درایورها و تجهیزات فضای خارجی میتوانید راهنمای تجهیزات نورپردازی ساختمان را مطالعه کنید.
چه سناریوهایی در نورپردازی متحرک نما قابل اجرا است؟
نوع افکت باید بر اساس هندسه نما، کاربری ساختمان و فاصله دید انتخاب شود. یک برج تجاری در مقیاس شهری میتواند حرکت متفاوتی از یک ساختمان اداری متوسط داشته باشد.
- حرکت عمودی: روشنشدن خطوط از پایین به بالا یا برعکس برای تقویت ارتفاع بنا.
- افکت ریزشی: حرکت نقاط روشن در بندهای عمودی با ظاهر بارانی.
- موج افقی: انتقال تدریجی روشنایی در امتداد طبقات یا قابهای نما.
- تغییر تدریجی رنگ: عبور نرم میان رنگها بدون پرش ناگهانی.
- روشنشدن مرحلهای: فعالشدن زونها، طبقات یا قابها به ترتیب مشخص.
- سناریوی مناسبتی: تغییر محدود رنگ یا فرم حرکت در زمان رویدادها.
- حالت کمنور شبانه: کاهش شدت و توقف افکتهای سریع در ساعات پایانی شب.
در پروژههای معماری، سناریوی پیشفرض بهتر است آرام و قابل تکرار باشد. افکتهای بسیار سریع شاید در نمایش اولیه جذاب به نظر برسند، اما در استفاده مداوم باعث خستگی بصری و کاهش وقار ساختمان میشوند.
هماهنگی حرکت نور با فرم معماری نما
مهمترین اصل در طراحی نور دینامیک این است که حرکت از هندسه ساختمان استخراج شود. اگر نما دارای بندهای عمودی است، افکت ریزشی یا حرکت پایین به بالا میتواند ریتم آن را تقویت کند. در نمای دارای خطوط افقی، روشنشدن مرحلهای طبقات یا موج افقی منطقیتر است.
در پروژههایی با چند متریال، لازم نیست همه سطوح متحرک باشند. ترکیب نور ثابت و دینامیکی معمولاً نتیجه معماریتری ایجاد میکند. میتوان قابهای اصلی را با نور ثابت نمایش داد و حرکت را فقط در بخشهایی اجرا کرد که ظرفیت بصری آن را دارند.
تجربه اجرایی نشان میدهد محدودکردن حرکت به یک یا دو عنصر اصلی نما، اغلب از اجرای افکت روی تمام سطح مؤثرتر است. این روش هم خوانایی معماری را حفظ میکند و هم تعداد چراغها، کابلها و نقاط خرابی احتمالی را کاهش میدهد.
تجربه پروژه نورپردازی صندوق توسعه فناوری ایرانیان
یکی از نمونههای واقعی ترکیب نور ثابت و متحرک، پروژه نمای صندوق توسعه فناوری ایرانیان است. نمای این ساختمان از ترکیب سنگ و آجر تشکیل شده و دید مناسبی از مسیرهای اصلی اطراف دارد. به همین دلیل نورپردازی باید ضمن تقویت هویت اداری و فناوری ساختمان، در مقیاس شهری نیز قابل خواندن میبود.
در این پروژه، بندهای قائم نمای آجری بهعنوان محل مناسب برای جانمایی نور دینامیکی انتخاب شدند. جهت عمودی خطوط باعث شد افکتهای ریزشی و حرکت نور، ارتفاع ساختمان را تقویت کنند و بدون پوشاندن معماری، ریتمی پویا روی نما ایجاد شود.
برای قابهای سنگی از نور خطی استاتیک استفاده شد. این تفکیک تصمیم مهمی بود؛ زیرا اگر قابهای سنگی و بندهای آجری هر دو بهصورت متحرک اجرا میشدند، مرزبندی متریالها و هندسه نما در میان افکتها از بین میرفت.
در بخش دینامیکی، SMD Tape Pixel RGB همراه با کنترلر برنامهپذیر به کار رفت و چند سناریوی حرکتی عمودی و افقی برای پروژه طراحی شد. جزئیات جانمایی و زیرسازی پیش از تکمیل نما هماهنگ شد تا شیارها، مسیرهای کابل و نقاط دسترسی با معماری نهایی تداخل نداشته باشند.
در این پروژه، نورهای پیکسلی در امتداد بندهای قائم نمای آجری اجرا شدهاند و قابهای سنگی با نور ثابت خوانایی خود را حفظ کردهاند. این ترکیب باعث شده حرکت نور، ارتفاع ساختمان را تقویت کند؛ بدون اینکه تمام سطح نما به یک نمایش متحرک و شلوغ تبدیل شود.
نکته اجرایی:
داربست و وضعیت پروژه در تصاویر نشان میدهد که جانمایی چراغها، مسیر کابل و دسترسی به تجهیزات باید پیش از تکمیل نهایی آجر و سنگ مشخص شود.
این تجربه نشان میدهد بهترین زمان برای طراحی سیستم دینامیکی، قبل از اجرای نهایی نما است. افزودن تجهیزات پس از اتمام سنگ و آجر معمولاً باعث دیدهشدن کابل، تخریب بخشی از نما یا محدودشدن محل چراغها میشود.
نکتهای که در نقشههای اولیه باید مشخص شود
پیش از اجرای نما باید محل چراغها، مسیر برق و دیتا، تابلو کنترل، منابع تغذیه، نقاط تزریق برق و دسترسی تعمیراتی مشخص شوند. باقیگذاشتن این تصمیمها برای پایان پروژه، آزادی طراحی را محدود و هزینه اصلاحات را افزایش میدهد.
نورپردازی دینامیکی برای چه ساختمانهایی مناسب است؟
امکان اجرای سیستم متحرک روی بسیاری از ساختمانها وجود دارد، اما این موضوع به معنای مناسببودن آن برای هر نما نیست. کاربری، مقیاس، محیط اطراف و هویت ساختمان باید بررسی شوند.
- مجتمع تجاری: برای سناریوهای مناسبتی، رویدادها و تقویت هویت شبانه.
- برج اداری: برای نمایش خطوط عمودی، تاج و هویت سازمانی کنترلشده.
- هتل و فضای تفریحی: برای ایجاد سناریوهای متناسب با رویداد و زمان شب.
- ساختمان فرهنگی: برای روایت تصویری محدود و تغییر برنامه در مناسبتها.
- نمای شهری شاخص: برای نمایش در فاصله دور و ایجاد نشانه شبانه.
- ساختمان مسکونی: فقط با حرکت آرام، شدت محدود و رعایت آسایش ساکنان.
در ساختمان مسکونی، استفاده مداوم از تغییر رنگ شدید یا حرکت سریع معمولاً توصیه نمیشود. یک سناریوی سفید یا تکرنگ آرام برای استفاده روزانه و چند حالت محدود برای مناسبتها انتخاب متعادلتری است.
مراحل طراحی و اجرای نورپردازی دینامیکی نما
اجرای موفق یک سیستم متحرک از انتخاب چراغ آغاز نمیشود. ابتدا باید مشخص شود کدام بخش معماری ظرفیت حرکت نور را دارد، مخاطب نما را از چه فاصلهای میبیند و چه نوع سناریویی قرار است در بیشتر شبهای سال اجرا شود.
اگر طراحی برق، دیتا و جانمایی تجهیزات پیش از نصب نما انجام نشود، حتی چراغ و کنترلر باکیفیت نیز نمیتوانند نتیجهای یکپارچه ایجاد کنند.
۱. بازدید و برداشت اطلاعات نما
در بازدید اولیه، فقط ابعاد ساختمان اندازهگیری نمیشود. خطوط اصلی معماری، متریالها، شیارها، قابها، دیدهای دور و نزدیک، محل تابلو برق و امکان دسترسی برای تعمیر نیز باید ثبت شوند.
ساختمان ممکن است از روبهرو منظم دیده شود، اما از مسیر اصلی عبور، زاویه مورب داشته باشد. این تفاوت روی سرعت حرکت، فاصله پیکسلها و حتی انتخاب جهت افکت اثر میگذارد.
۲. تعیین هدف و سناریوی پایه
پیش از طراحی باید مشخص شود سیستم برای چه منظوری اجرا میشود: نمایش خطوط معماری، ایجاد هویت شبانه، اجرای رنگهای سازمانی، نمایش مناسبتی یا ساخت یک سطح رسانهای.
پیشنهاد اجرایی برای بیشتر ساختمانها این است که ابتدا یک سناریوی اصلی و آرام طراحی شود. حالتهای رنگی یا پرتحرک بهعنوان سناریوی مناسبتی باقی بمانند و در تمام ساعات شب اجرا نشوند.
۳. تقسیم نما به زونهای مستقل
نمای ساختمان بهتر است به چند زون منطقی تقسیم شود؛ برای مثال تاج، خطوط عمودی، طبقات میانی، ورودی و قابهای ثابت. این تقسیمبندی کنترل شدت و برنامه هر قسمت را سادهتر میکند.
زونبندی صحیح هنگام تعمیر نیز اهمیت دارد. اگر تمام نما به یک مسیر فرمان یا منبع تغذیه وابسته باشد، خرابی یک بخش میتواند قسمت وسیعی از سیستم را از مدار خارج کند.
۴. شبیهسازی حرکت نور
تصویر ثابت سهبعدی برای ارزیابی نورپردازی متحرک کافی نیست. جهت حرکت، سرعت، زمان مکث، ترتیب زونها و انتقال میان رنگها باید در قالب انیمیشن یا تست برنامهنویسیشده مشاهده شوند.
حرکت مناسب باید از فاصله اصلی دید قابل تشخیص باشد. افکتی که روی مانیتور سریع و جذاب دیده میشود، ممکن است روی نمای مرتفع بسیار تند یا نامفهوم به نظر برسد.
۵. طراحی نقشه برق و دیتا
پس از تأیید طرح، مسیر کابل برق، کابل فرمان، منابع تغذیه، کنترلرها، تابلوها و نقاط دسترسی روی نقشه مشخص میشوند. در همین مرحله باید ظرفیت توسعه آینده نیز بررسی شود.
نقشه اجرایی باید شماره هر خط، زون، آدرس پیکسلها، محل تزریق برق و جهت عبور دیتا را نشان دهد. بدون این مستندات، عیبیابی آینده به آزمونوخطای زمانبر تبدیل میشود.
۶. اجرای زیرساخت پیش از تکمیل نما
شیار چراغ، پایههای نصب، مسیر کابل و دریچههای دسترسی بهتر است همزمان با اجرای نما آماده شوند. نصب دیرهنگام معمولاً باعث دیدهشدن تجهیزات یا تخریب بخشی از متریال میشود.
در نماهای آجری و سنگی، هماهنگی میان تیم نما و نورپردازی ضروری است. حتی چند سانتیمتر اختلاف در عرض شیار یا عمق نصب میتواند خروجی نور را تغییر دهد.
۷. نصب، آدرسدهی و تست اولیه
پس از نصب چراغها، هر پیکسل یا گروه نوری باید مطابق نقشه آدرسدهی شود. ترتیب فیزیکی نصب باید با ترتیب تعریفشده در نرمافزار یکسان باشد.
خطای آدرسدهی ممکن است باعث شود حرکت نور در میانه مسیر بپرد، جهت افکت تغییر کند یا بخشی از نما رنگ اشتباه نشان دهد. به همین دلیل تست هر خط پیش از بستن کامل پوششها ضروری است.
۸. برنامهنویسی و تست شبانه
تنظیم نهایی باید در شب و از چند فاصله انجام شود. شدت مناسب در فاصله نزدیک ممکن است از دور کم دیده شود و رنگ جذاب روی نمایشگر ممکن است روی متریال واقعی تفاوت داشته باشد.
در این مرحله، سرعت افکت، شدت نور، زمان خاموشی و هماهنگی بخشهای ثابت و متحرک اصلاح میشوند. بهتر است کارفرما نیز سناریوهای مختلف را در محل مشاهده و سپس تأیید کند.
تراکم پیکسل بر چه اساسی تعیین میشود؟
تراکم پیکسل یکی از عوامل مهم طراحی است، اما عدد ثابت و عمومی برای تمام نماها ندارد. نوع محتوای موردنظر، فاصله دید، ابعاد ساختمان و فرم قرارگیری پیکسلها تعیین میکنند چه تراکمی لازم است.
اگر هدف فقط حرکت نور در یک خط عمودی باشد، فاصله بیشتر میان پیکسلها نیز میتواند حرکت را قابل تشخیص کند. اما نمایش نوشته، لوگوی متحرک یا تصویر به شبکه متراکمتری نیاز دارد.
| هدف طراحی | نیاز تقریبی به تراکم | مهمترین معیار |
|---|---|---|
| حرکت خطی ساده | کم تا متوسط | پیوستگی حرکت از فاصله دید |
| موج و تغییر رنگ | متوسط | نرمبودن انتقال میان پیکسلها |
| نمایش نوشته ساده | متوسط تا زیاد | خوانایی حروف در فاصله اصلی |
| تصویر یا ویدئو | زیاد | رزولوشن، فاصله دید و پردازش محتوا |
افزایش تراکم، تعداد تجهیزات، مصرف برق، حجم کابلکشی و پیچیدگی تعمیر را بالا میبرد. بنابراین تراکم باید به اندازه نیاز واقعی پروژه انتخاب شود، نه صرفاً بر اساس بیشترین قابلیت فنی ممکن.
هزینه نورپردازی دینامیکی نما چگونه محاسبه میشود؟
هزینه نورپردازی نما فقط به متراژ ساختمان وابسته نیست. دو نمای هماندازه میتوانند به دلیل تفاوت تراکم پیکسل، ارتفاع، تعداد زونها و پیچیدگی سناریو قیمت متفاوتی داشته باشند.
- طول و تعداد خطوط نوری؛
- تعداد پیکسلها و تراکم آنها؛
- نوع RGB یا RGBW؛
- تعداد کنترلرها و ظرفیت پردازش؛
- تعداد منابع تغذیه و نقاط تزریق برق؛
- طول و پیچیدگی کابلکشی برق و دیتا؛
- ارتفاع و روش دسترسی به نما؛
- تعداد سناریوها و پیچیدگی برنامهنویسی؛
- نیاز به طراحی سهبعدی و شبیهسازی متحرک؛
- شرایط زیرسازی و مرحله پیشرفت نمای ساختمان؛
- تجهیزات کنترلی و امکان مدیریت از راه دور؛
- خدمات نصب، تست و پشتیبانی.
اجرای سیستم هنگام ساخت نما معمولاً منطقیتر از افزودن آن پس از پایان پروژه است؛ زیرا زیرسازی و کابلها بدون تخریب و با آزادی بیشتری جانمایی میشوند.
فرایند طراحی و اجرای پروژه توسط توسعه افراز هوراد
طراحی نورپردازی متحرک نیازمند هماهنگی میان معماری، برق، برنامهنویسی و اجرای نما است. در توسعه افراز هوراد، فرایند پروژه بر اساس شرایط واقعی ساختمان و میزان پیشرفت نما تنظیم میشود.
- دریافت نقشهها، تصاویر و اطلاعات اولیه پروژه؛
- بازدید و برداشت فرمها و مسیرهای اجرایی؛
- تعیین بخشهای ثابت و دینامیکی نما؛
- طراحی سناریو و شبیهسازی اولیه؛
- انتخاب چراغ، کنترلر و تجهیزات برق و دیتا؛
- تهیه نقشه اجرایی و هماهنگی با تیم نما؛
- نصب، آدرسدهی و برنامهنویسی؛
- تست شبانه و اصلاح شدت و سرعت افکتها؛
- تحویل مستندات و آموزش بهرهبرداری.
در ساختمانهای تجاری، سناریوی نور باید با ساعات فعالیت و هویت مجموعه هماهنگ شود. راهکارهای اختصاصی این کاربری در صفحه نورپردازی مجتمع تجاری بررسی شدهاند.
جمعبندی
نورپردازی دینامیکی یا متحرک نما با استفاده از منابع برنامهپذیر، کنترلر و شبکه برق و دیتا امکان تغییر رنگ، شدت و ترتیب روشنشدن چراغها را فراهم میکند. این سیستم میتواند از یک حرکت خطی ساده تا نمایش محتوای تصویری را پوشش دهد؛ اما قابلیت نهایی آن به تراکم پیکسل و زیرساخت پروژه وابسته است.
نتیجه حرفهای زمانی شکل میگیرد که حرکت نور از هندسه واقعی ساختمان پیروی کند، بخشهای ثابت و متحرک بهدرستی تفکیک شوند و تجهیزات پیش از اجرای نهایی نما جانمایی شوند.
تجربه پروژه صندوق توسعه فناوری نشان داد استفاده محدود و هدفمند از حرکت نور در بندهای عمودی، همراه با نور ثابت روی قابهای سنگی، میتواند پویایی و خوانایی معماری را همزمان حفظ کند.
